طرح دو بعدی موتور بادی

_{نحوه استفاده از محصول}

برای مشاهده نقشه‌ها، باید کل فایل زیپ را به طور کامل استخراج کنید.
با استخراج فایل زیپ، پوشه‌ای حاوی نقشه‌ها ایجاد می‌شود.
سپس به پوشه‌ای که فایل زیپ در آن استخراج شده است بروید و روی "index.html" دوبار کلیک کنید.

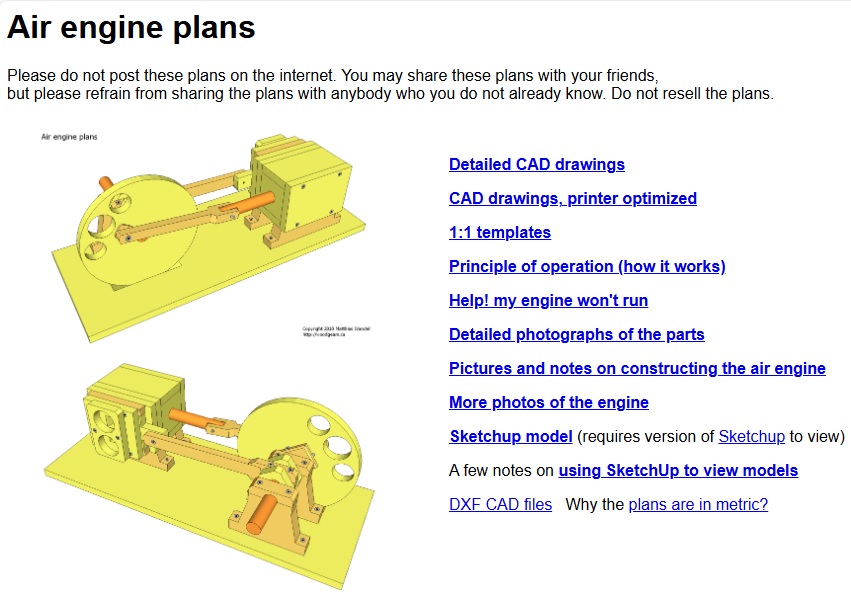

_{در زیر نمایی از این صفحه را مشاهده میکنید}

_{اینجا نیز ترجمه تصویر بالا را ببینید}

لیست پیوندهای سمت راست (از بالا به پایین):

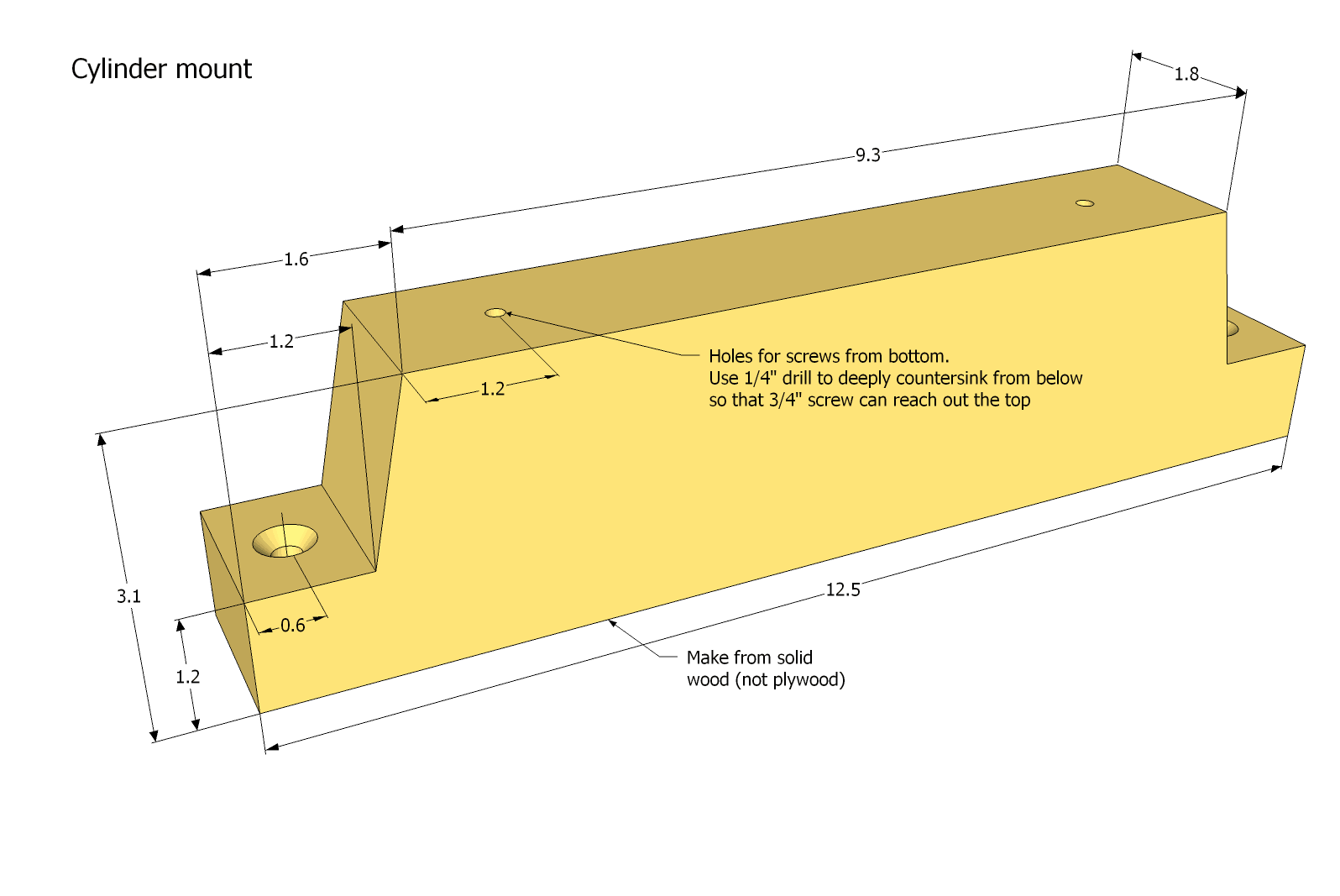

• Detailed CAD drawings: نقشه‌های جزئی CAD (طراحی کامپیوتری)
• CAD drawings, printer optimized: نقشه‌های CAD، بهینه‌سازی شده برای چاپگر
• 1:1 templates: الگوهای با مقیاس ۱:۱ (اندازه واقعی)
• Principle of operation (how it works): اصل عملکرد (نحوه کارکرد دستگاه)
• Help! my engine won't run: کمک! موتور من کار نمی‌کند
• Detailed photographs of the parts: عکس‌های با جزئیات از قطعات
• Pictures and notes on constructing the air engine: تصاویر و یادداشت‌هایی درباره ساخت موتور بادی
• More photos of the engine: عکس‌های بیشتر از موتور
• Sketchup model: مدل نرم‌افزار اسکچ‌آپ (برای مشاهده نیاز به نسخه SketchUp دارد)
• A few notes on using SketchUp to view models: چند نکته درباره استفاده از اسکچ‌آپ برای مشاهده مدل‌ها
• DXF CAD files: فایل‌های CAD با فرمت DXF
• Why the plans are in metric? چرا نقشه‌ها در سیستم متریک هستند؟

_{توضیح تصویر:}

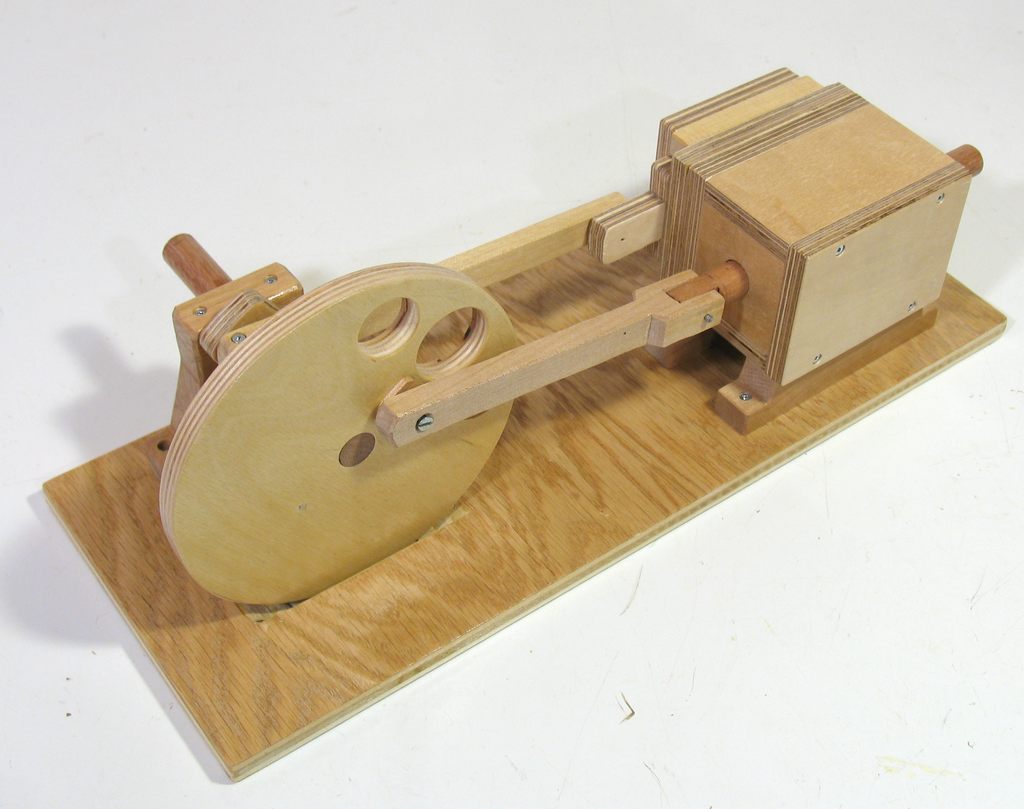

تصاویر سمت چپ، مدل‌های سه بعدی از یک موتور پیستونی ساده را نشان می‌دهند که با فشار هوا کار می‌کند. این موتور شامل یک فلای‌ویل (چرخ طیار) بزرگ، یک سیلندر مستطیلی و اتصالات مکانیکی است که حرکت خطی پیستون را به حرکت دورانی تبدیل می‌کند.

_{مدل اسکچاپ}

یک مدل SketchUp از دستگاه تراش داخل فایل محصول موجود است، که به شما امکان می‌دهد دستگاه تراش را از هر زاویه‌ای مشاهده کنید، آن را جدا کنید یا با کلیک بر روی زبانه‌های «صحنه» در SketchUp، هر یک از نماهای موجود در نقشه‌ها را بازسازی کنید.

_{فایلهای قابل چاپ}

برای بسیاری از قطعات، قالب‌های قابل چاپ وجود دارد. این قالب‌ها برای بررسی اندازه قطعات یا قرار دادن آنها روی کاغذ یا برای برخی قطعات، چسباندن قالب روی تخته چوب(چندلایی یا mdf) برای برش مفید هستند.
قالب‌ها در چندین صفحه A4 یا Letter قرار دارند که می‌توانید آنها را با چاپگر معمولی چاپ کنید. یک شبکه ترازبندی (خطوط راهنما)به تراز کردن صفحات هنگام چسباندن آنها به یکدیگر کمک می‌کند.

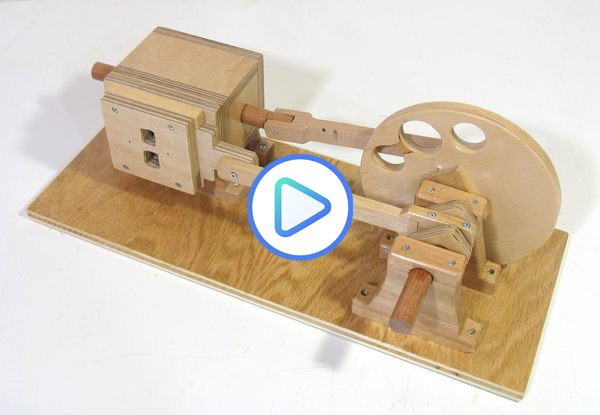

_{تصاویر ویدئویی}

این نقشه‌ها همچنین شامل دستورالعمل‌های جامع ساخت و ساز هستند، به همراه بیش از ۱۰۰ عکس که مراحل ساخت دستگاه را از روی ویدئوی اصلی را نشان می‌دهند.
